單相電機不同于三相電機。單相電機只有兩個繞組，一個主繞組和一個輔助繞組。但在應用中，它比三相電機復雜得多。比如它的布線，比如它的正轉和反轉。還有幾種情況，它的一些規律和招數沒有掌握。經常輕舉妄動，一不小心就容易燒壞電機。

網上很多類似的東西都是直接轉發的。云里霧里看人，不知如何是好。關鍵是明顯不對的東西，也是一層一層傳下來的。不仔細講很容易出錯。

下面我收集了一些相關圖片。對這個話題感興趣的朋友不妨一起討論學習：

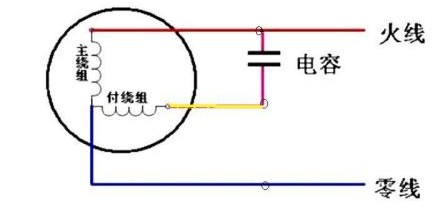

(經典書籍級單相電機繞組接線圖)

雙繞組，分主副。主繞組線的粗匝數少，輔助繞組線的細匝數多。接線方法是：火線分為兩路，一路到主繞組回零線。另一個串聯電容器次級繞組歸零。

為了實現單相電機的換向，主繞組或輔助繞組的頭尾一般是互換的。然而，如果它已經在線圈中固化，它在出口端通常是不可逆的。也就是說，電機只能向一個方向旋轉。

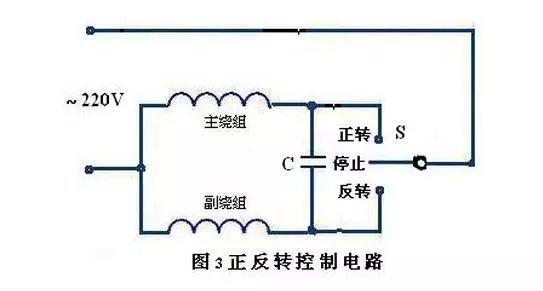

還有一種特殊的單相電機，如上圖。它的主副繞組參數是一樣的，就是沒有主副繞組。比如洗衣機電機一般都是這樣的。這種電機正反轉，不反轉繞線方向。(反繞方向其實挺麻煩的)。這種直接開關電路，繞組的哪一側都可以超前。當主繞組正向轉動而輔助繞組反向轉動時，控制起來要容易得多。

但是一定要分清是哪個繞組。如果需要嚴格區分主副繞組，這種切換方式是不可能的。

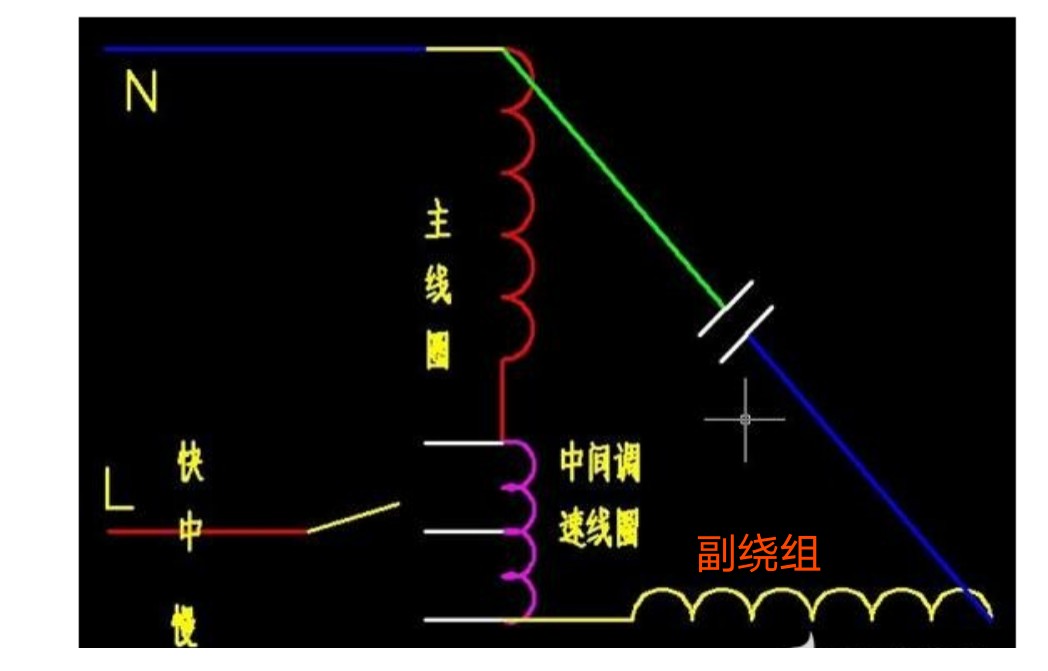

這是一種調速單相電機，如風扇電機。帶抽頭的繞組用來增加線圈電阻和限制電流。從而獲得不同轉速。

電機連接前，用萬用表測量各抽頭的電阻，判斷齒輪端的排列。

主繞組電阻小，輔助繞組電阻大，可以通過抽頭各電阻的數學加減來判斷。

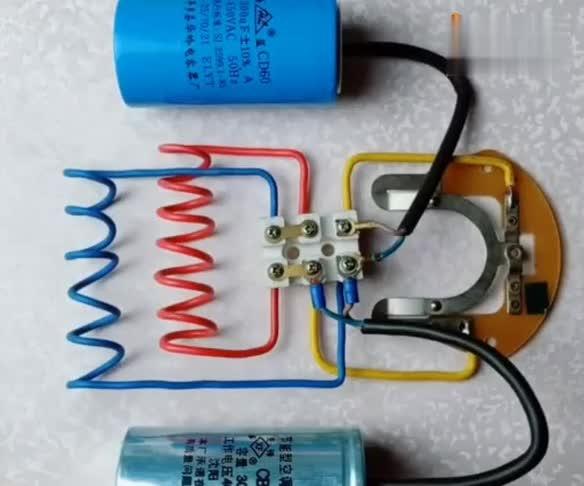

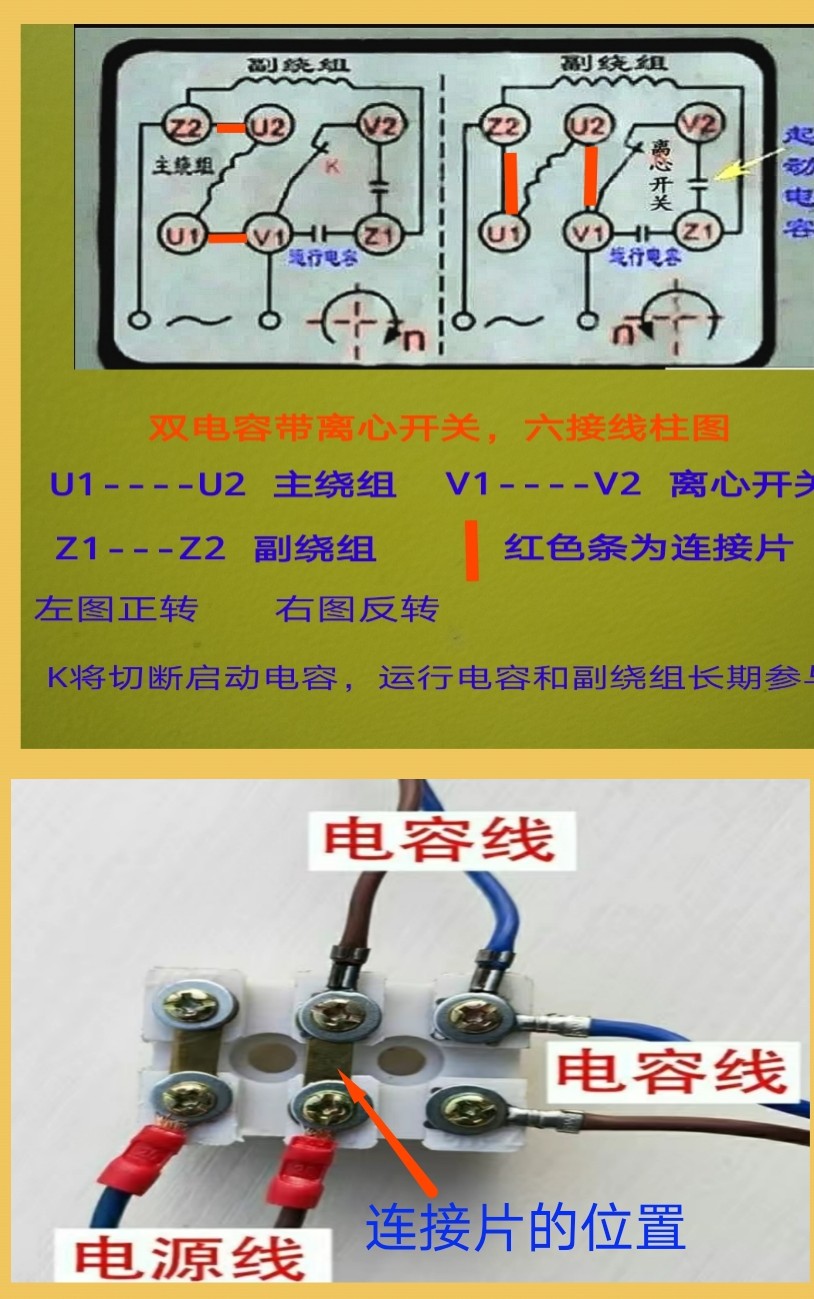

這是一臺雙電容單相電機，起動轉矩比單電容大很多。

運行繞組(主繞組)和啟動繞組(輔助繞組)。電源通過雙電容(一個用于啟動，一個用于運行)。啟動電容器與離心開關和次級繞組串聯以歸零。

啟動后，離心開關在達到一定速度后自動切斷啟動電容。剩余工作電容器參與長期工作。

注意：線路板上繞組和電容的分布和排列一般都有字母在上面，基本遵循慣例，不會(huì )亂排。

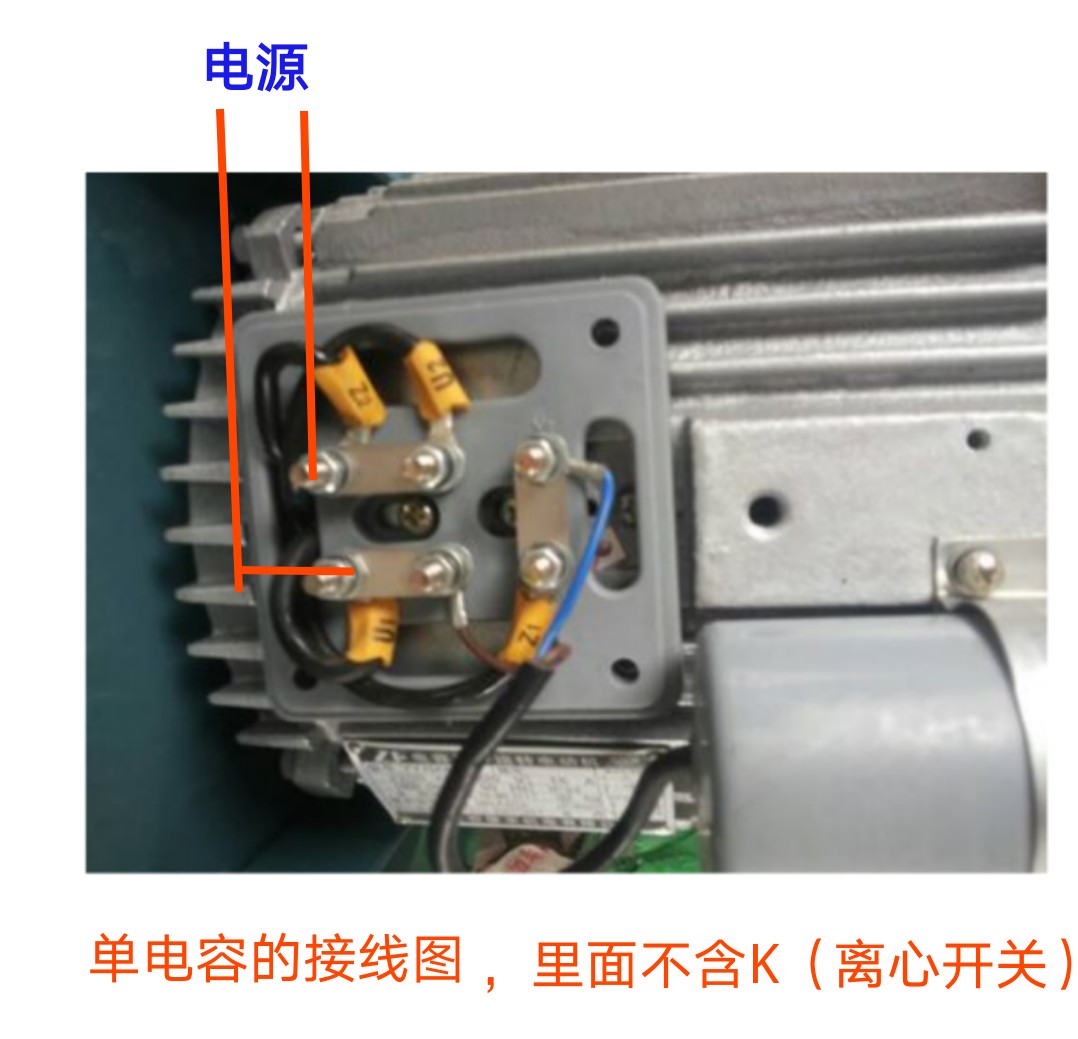

（接線盒內參考圖）

單個電容器的接線圖如下：

因此，只有運行電容而不是啟動電容與銅短路。

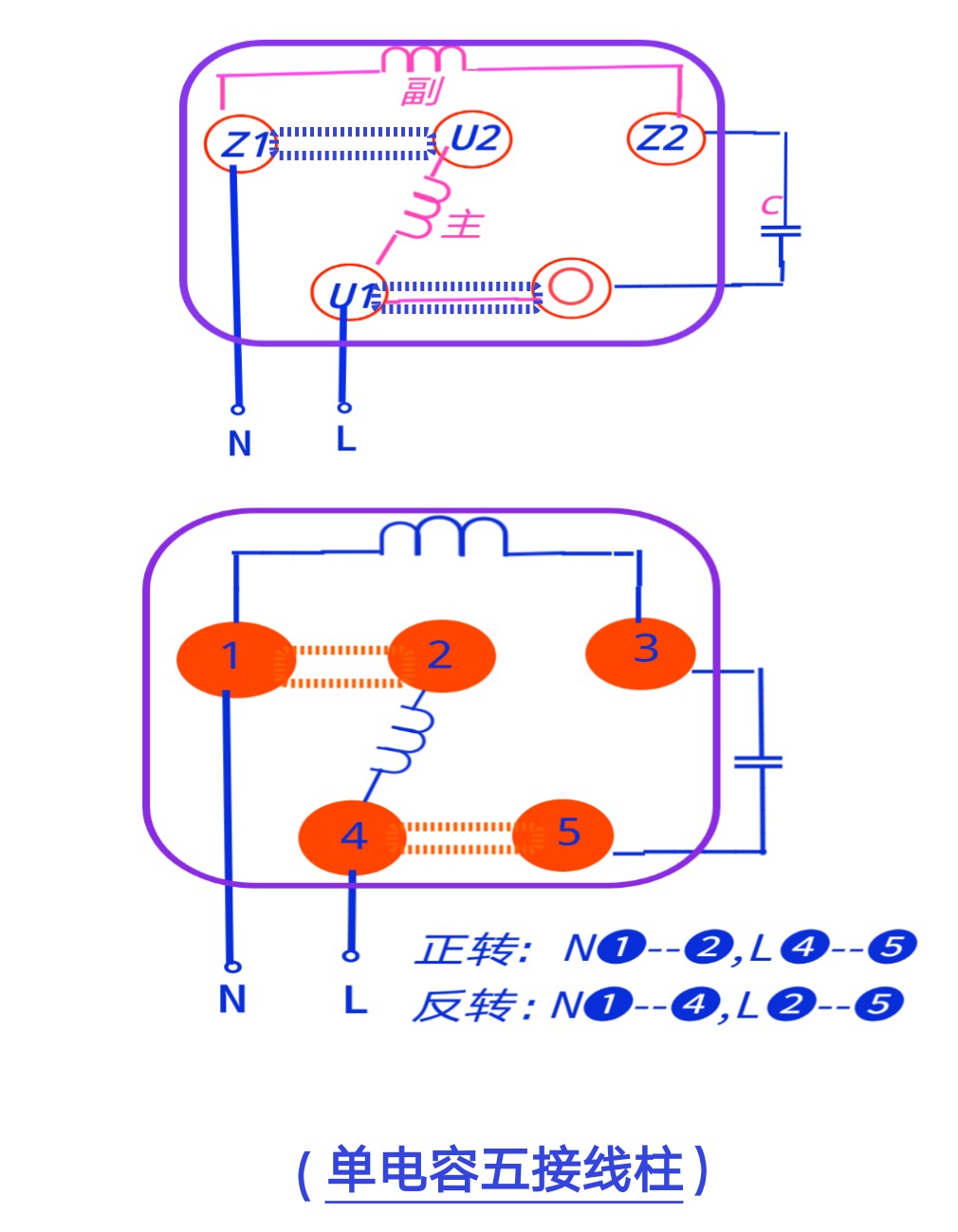

以上是單個電容五個端子排列的模擬。

好了，今天就到這里。朋友們，如果還有什么，歡迎討論。這只是一個接線圖，但是如何用元件來控制它的正反轉。我們下次再談。
