伺服電機在日常中的使用還是蠻多的,很多用戶都反饋,伺服電機怎么接線?其實伺服電機的接線相對而言還是比較容易理解的,我們用伺服電機的接線圖來解釋其接線方法,順便再分享一些關于伺服電機的其他信息。

伺服電機如何接線

伺服電機當中用的比較多的是交流伺服電機。交流伺服電機的電源線和普通三相異步電機沒什么差別,都是驅動功率模塊接到電機電源口的。伺服電機在接線時,用電源線將驅動模塊和電源口連接,電機編碼器口連接伺服電機的編碼器,有些伺服電機在連接的過程里需要加裝中間的轉換裝置,具體要參考伺服電機的編碼器信號。接線時要細心,所有的連接線一一對應的同時要確保其在不開路的狀態,以防接好線的伺服電機不受控制。

伺服電機接線圖詳解

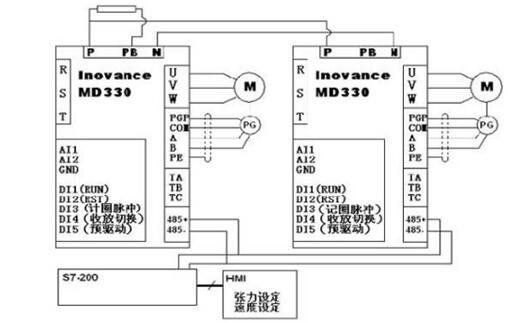

伺服電機的接線方式如圖所示,伺服電機的接線主要就是伺服電機的主電路和控制電路的連接。在圖中的主電路是R、S、T三相線,這三相線要與電機的U、V、W相連接,另外驅動器CN1要和PLC連接,PLC的輸出路線要根據設計要求與端子臺連接,以備性能正常,CN2要和編碼器連接,連接成功的伺服電機就可以正常使用了,需要注意的是,有一些的驅動器包含兩個驅動器,也就是會(huì )有CN1A和CN1B。在連接后妖界的檢查線路狀態,確保連接的準確性以及線路的正確性。

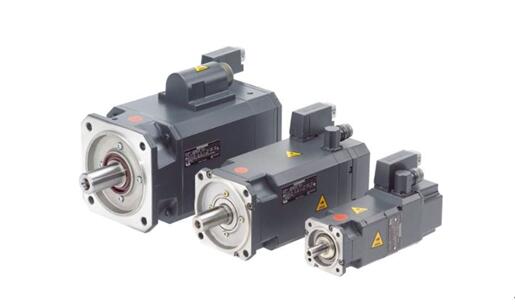

伺服電機的特點

伺服電機可以使得控制位置十分精準,速度也比較快,能快速響應電壓的信號做出準確定判斷驅動控制對象做出響應的作業,伺服電機主要可以分為兩大類伺服電機,分別是直流伺服電機和交流伺服電機。交流伺服電機的基本構造和單相異步電機相似,其定子裝有兩個繞組,也被稱為兩個伺服電動機。交流伺服電機多做成鼠籠式轉子結構的電機,和普通電機相比,交流伺服電機轉子電阻大轉動慣量小。

伺服電機接線圖應該可以幫到一些想要了解伺服電機接線方法的讀者或用戶,伺服電機主要用于控制電機的相應作業速度,再伺服電機的領域當中,伺服電機也分成很多種類,滿足用戶對于各種控制精度的要求。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
