三相制動電機有多種制動方式,每種制動反式的接線方式常用都是三角形接法和星形接法,兩種接線方法根據三相制電動機實際的功率選擇。三相制電機適用于要求快速停止、準確定位或者需要往復運轉、防止滑行的多種機械應用場合。

三相制電動機星形接法

三相制動電機的主要接線方法有兩種,一種是星形接線法,還有一種是三角形接線法。

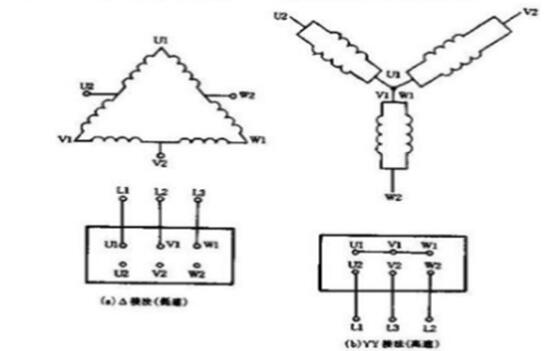

兩種接法線方法的具體操作方式和接線圖如下:

三相自動電機的星形接線方法可以簡單的理解就是把三相制動電機的定子繞組的三相負載的三個末端連接在一起,作為一個共同的公共端,再由三相制動電機的三個首端引出三條火線的連接方式。這時可以在另一端的三相分別通入三相交流電。這種接線方法適用于3KW或者以下的三相制動電機的連接。

三相制電動機三角形接法

而三相制動電機的三角形接線方法是這樣的。主要是要將三相制動電機的三相定子繞組的首端尾端對應連接,第一個繞組首端連接第三個繞組的尾端,兩個連接形成一個相,第二組繞組的首端和第一組繞組的尾端再次連接形成另外一組相。

剩下的第三組繞組的首端和第二組繞組的尾端可以連接為另外一組相。將三組連接好的向分別通入三相交流電源予以運行。

這種三相制動電機當中的三角形接法多適用于三相制動電機的4KW以上做工功率的三相制動電機的連接。

三相制電動機接線方法的選擇

三相制電動機的具體接線方式和它的作工功率有關以外,3KW或者以下的三相制動電機適用星形接法,4KW以上工功率的三相制動電機適用三角形接法,其實每個三相制動電機的機身銘牌上面都會(huì )有其相應的接線方法的標志，具體可以跟著銘牌上面的接法進行接線。

三相制動電機也有通過電磁制動的類型。這種三相電磁制動電機的電磁材料經過長時間的摩擦使用后會(huì )受到一定的磨損,它的電磁鐵鐵芯和銜鐵之間的間隙會(huì )變大,其彈簧工作性慢慢大不如前,因此如果使用三相電磁制動電機 需要經常檢查他的間隙并進行相應的調整,一般來說正常的間隙在0.3-1mm之間。

三相制電動機接線時要注意各線路之間是否連接到位以防出現開路情況卻沒有發現,導致三相制電動機出現無法運轉的情況,因此在三相制電動機接線之后要進行相應的檢查,確保線路連接的正確性和準確性。了解更多電機專業知識及技巧，可加入電機行業內qq群136274082，業內專業老師傅解答。
