單相節能電機的工作原理和單相電機的原理是一樣的，單相電機主要是使用220V電壓電機，為了更好的使用單相節能電機，對于其原理進行了解還是很有必要的，生活中使用電源規格也是220V，因此單相電機在生活中的應用也比較多。

單相節能電機定義

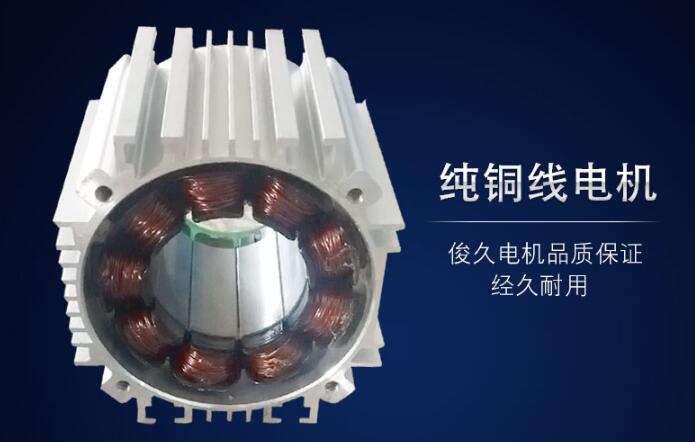

單相電動機一般是指單相交流電源(AC 220 V)提供的低功率單相異步電動機。這種電動機通常在定子上有兩相繞組，轉子是普通的鼠籠式。兩相繞組在定子上的分布和不同的供電條件會(huì )產生不同的起動和運行特性。

單相節能電機原理

1.當單相正弦電流通過定子繞組時，電機會(huì )產生一個交變磁場，這個磁場的強度和方向隨時間呈正弦，但在空間方位上是固定的，所以也叫交變脈動磁場。"這種交變脈動磁場可以分解為兩個速度相同，旋轉方向相反的旋轉磁場。當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等，相反的轉矩，使合成轉矩為零，因此電機不能轉動。

2.當我們利用外力使電機向某一方向旋轉(如順時針旋轉)時，轉子與旋轉磁場之間的切割磁力線在順時針旋轉方向上的運動變小，轉子與旋轉磁場之間的切割磁力線在逆時針旋轉方向上的運動變大

3.為了使單相電機自動旋轉，我們可以在定子上加一個起動繞組，起動繞組和主繞組在空間上相差90度，起動繞組上要接一個合適的電容，使主繞組的電流和主繞組的相位相差大約90度，也就是所謂的分相原理。"這樣，兩個在時間上相差90度的繞組變成兩個在空間上相差90度的繞組，就會(huì )在空間上產生(兩相)旋轉磁場。

4.在這種旋轉磁場的作用下，轉子可以自動起動。起動后，當轉速上升到一定程度時，就會(huì )借助安裝在轉子上的離心開關或其他自動控制裝置斷開起動繞組，正常工作時只有主繞組工作。

5.在單相電機中，另一種產生旋轉磁場的方法叫蓋極法，又稱單相蓋極電機。這種電機的定子由凸極制成，凸極有兩種極和四種極，每種極在1/3/1/4的全極面有一個小槽。把磁極分成兩部分，在小的部分上裝一個短路銅環，好像用這部分磁極蓋住一樣，所以叫蓋極電機。單相繞組布置在整個磁極上，每極的線圈是串聯的，單相繞組產生的極性必須依次按N，S，N，S排列。

6.根據倫茲定律，通過短路銅環的主磁通在銅環中產生滯后于相90度的感應電流，此電流產生的磁通也滯后于相中的主磁通，其作用類似于電容式電機的起動繞組，從而產生旋轉磁場，使電機轉動。

單相節能電機相比于常規的單相電機，作工效率更高，也更加節能，隨著電機的實際發展，節能電機的理念漸漸會(huì )占據電機市場的主流，成為主要使用的電機系列。單相節能電機的工作原理的分享就到這里了，要了解更多的電機知識，可以持續關注我們。
