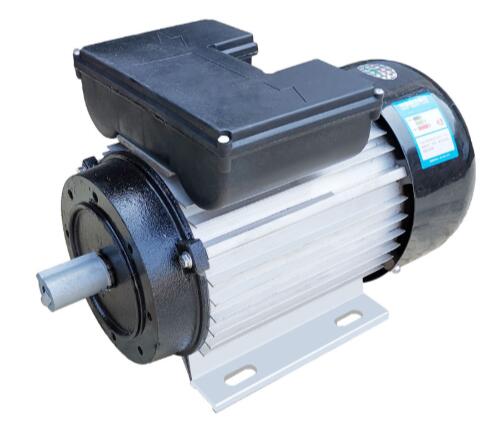

現在電機的應用是很廣泛的，但是很多朋友對其使用的時候，經常會(huì )碰到一些專業知識不太了解，比如在電機接線的時候，不知道用多粗的線比較好。其實關于這個問題，我們只要知道電機的功率就可以選擇合適的導線規格了，并且根據電機的功率我們還可以直接算出電機的工作額定電流。那么，應該怎么測量呢?

電機工作電流測量方法

測量電流的方法主要有兩種:一種是基于電磁學的，與早期的動圈(D'Arsonval)儀有關;另一種是基于電學，主要理論是歐姆定律。

達爾松瓦爾檢流計/檢流計

達爾松安培計是一種用來檢測和測量電流的安培計。它是一種模擬機電傳感器。當電流通過線圈時，指針會(huì )在有限的弧形范圍內偏轉。

如今，達爾松瓦爾電流計是由纏繞在永磁體上的小旋轉線圈制成的。線圈連接到指向刻度盤的細指針上。一個小扭簧將線圈和指針拉到零。

當直流電流流過線圈時，線圈會(huì )產生磁場。磁場與永磁體的磁場相反。線圈扭曲，推動彈簧，導致指針移動。指針指向顯示當前值的刻度。精心設計的極片保證了均勻的磁場，所以指針的偏轉角與電流成正比。

其他電機電流表測量方式

目前，大多數電流表是根據電學的基本理論歐姆定律設計的。現代電流表本質上是由電壓表和精密電阻組成的。利用歐姆定律，可以進行準確、經濟、有效的測量。

歐姆定律——歐姆定律表明，電路中導體兩點之間流動的電流與兩點之間的電勢差(也稱為壓降或電壓)成正比，與兩點之間的電阻成反比。

描述這種關系的數學表達式是:

I = V/R

其中I是電流，單位為安培;v是兩點之間的電位差，單位為伏特;r是電路參數，即電阻，單位為歐姆(相當于伏特/安培)。

電機電流表的工作原理——電流表通過內部電阻測量特定信號的電流。但是，當內阻無法測量較大電流時，就需要外部配置。

為了測量更大的電流，一個叫做分流電阻的精密電阻可以與電流表并聯。大部分電流流過分流電阻，只有一小部分電流流過電流表。這使得電流表能夠測量更大的電流。

只要所需的最大電流值乘以電阻不超過電流表或數據采集設備的輸入范圍，任何電阻都是可以接受的。

這里我們需要注意的是，使用這個方法來測量電機的工作電流的時候，一定要盡量使用小一點的電阻值，因為只有使用最小的電阻值才能將測量時對電路的影響降到最低。不過，電阻越小，造成的電壓也會(huì )降低，這就需要自己在分辨率與電路干擾之間自己做選擇了。
